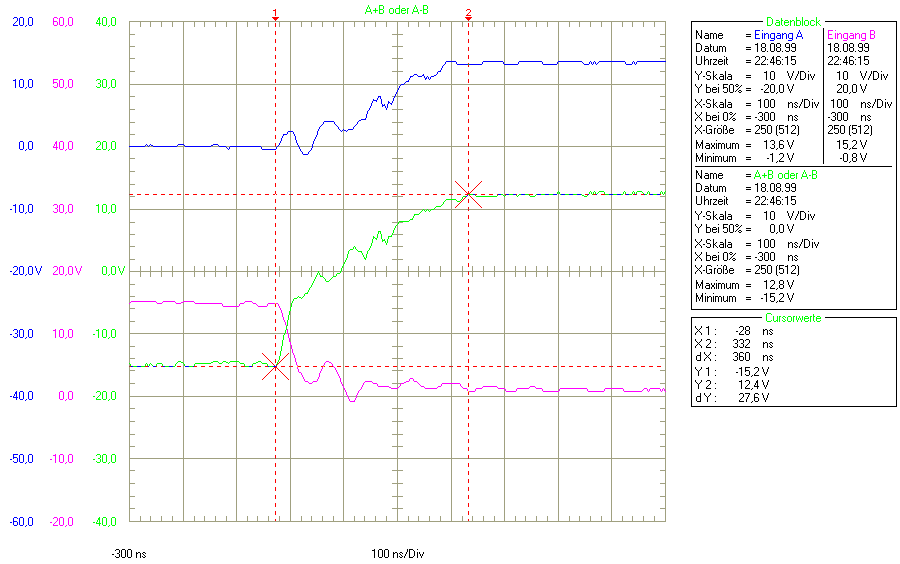

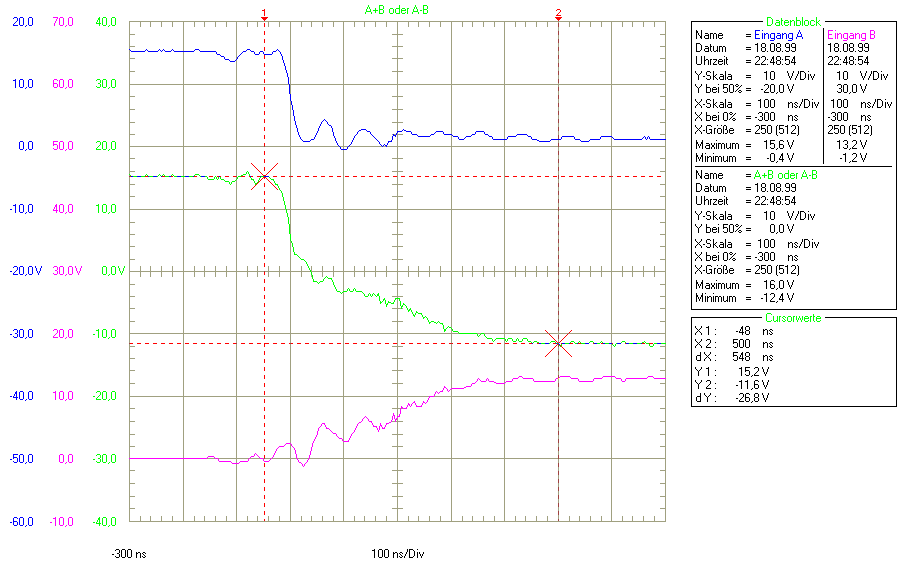

Bild 1: Frankenbooster mit 220 nF im eingebauten Ausgangsfilter, steigende Flanke, 100 ns/div
Bild 1: Frankenbooster mit 220 nF im eingebauten Ausgangsfilter, steigende Flanke, 100 ns/div
Bild 2: Frankenbooster mit 220 nF im eingebauten Ausgangsfilter, steigende Flanke, 100 ns/div
Bild 3: Frankenbooster mit 220 nF im eingebauten Ausgangsfilter, steigende Flanke, 100 ns/div

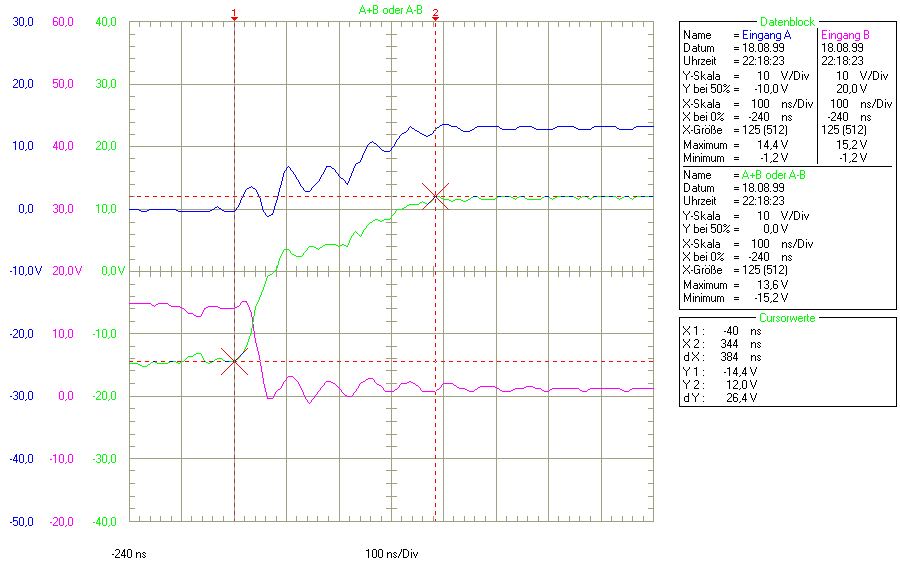

Bild 4: Frankenbooster mit 470 nF im eingebauten Ausgangsfilter, steigende Flanke, 100 ns/div

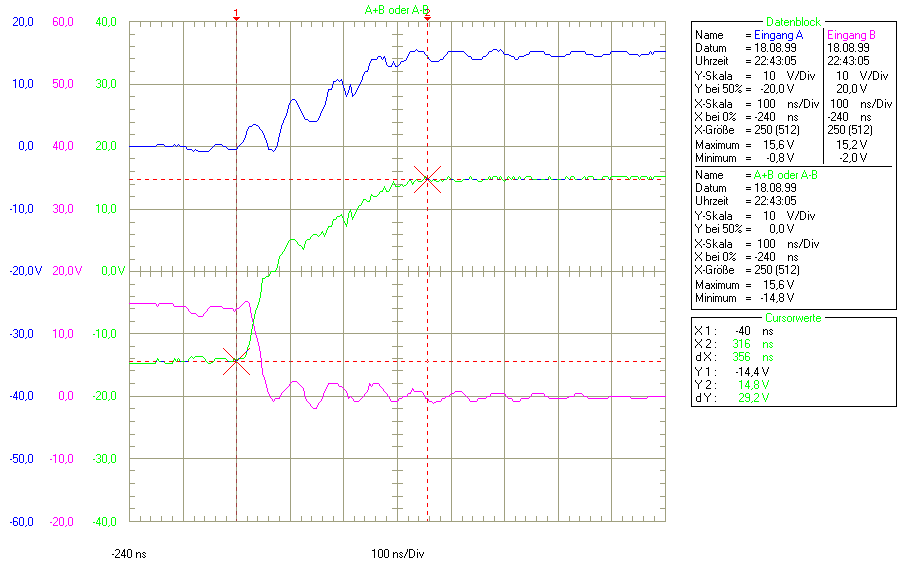

Bild 5: Frankenbooster mit 22 nF im eingebauten Ausgangsfilter, steigende Flanke, 100 ns/div

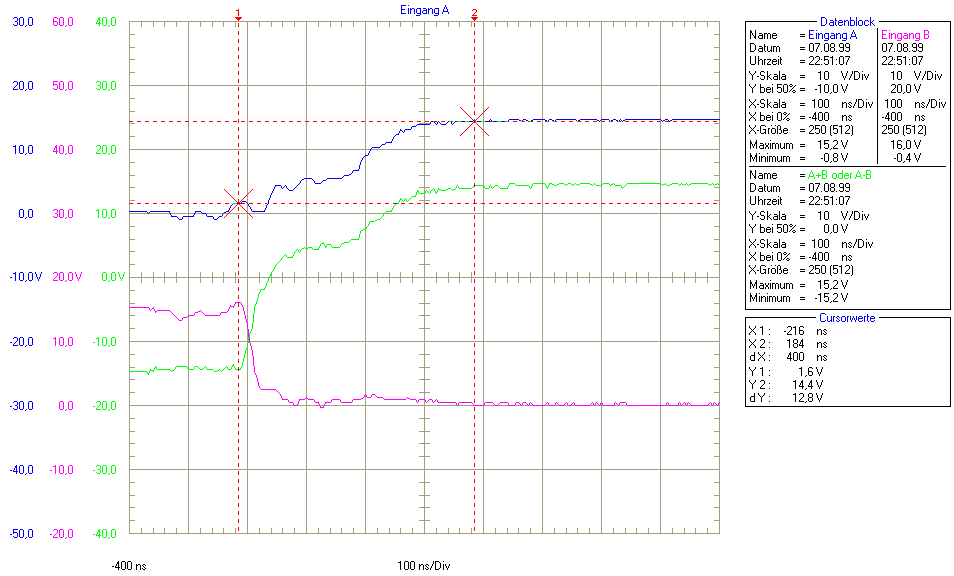

FRANKENA und FRANKENB zeigen den unbelasteten Ausgang des Frankenboosters. Irgendwie kann ich mich nicht in den bisher verteilten Bildern an die schlaffe positive Flanke erinnern.
Bild 6: Frankenbooster ohne Last, steigende Flanke, 100 ns/div

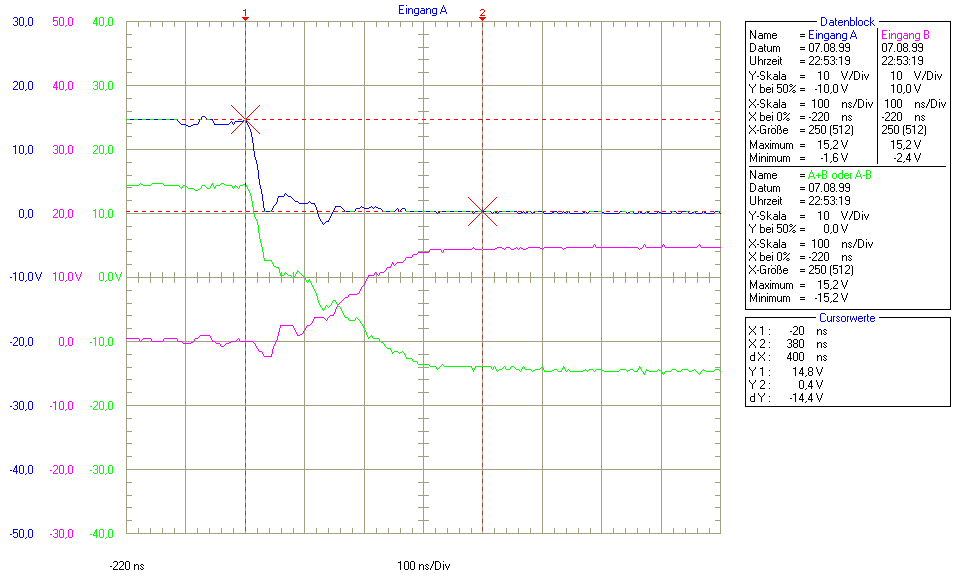

Bild 7: Frankenbooster ohne Last, fallende Flanke, 100 ns/div
FRANKEN5 und FRANKENL zeigen den Franken-Booster ohne und mit Last. So schlecht macht sich der Frankenbooster dabei gar nicht. Vieleicht sollten wir damit ohmsche Lasten betreiben. :-)

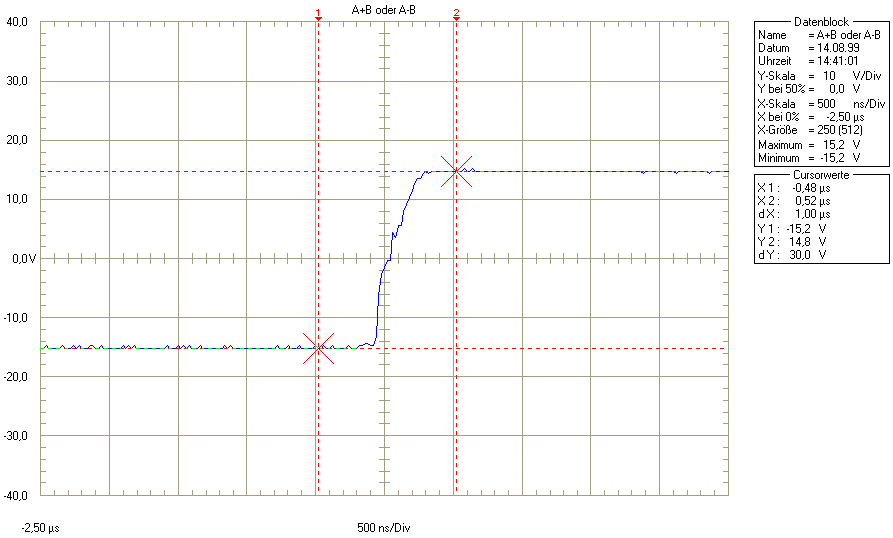

Bild 8: Frankenbooster ohne Last, 500 ns/div

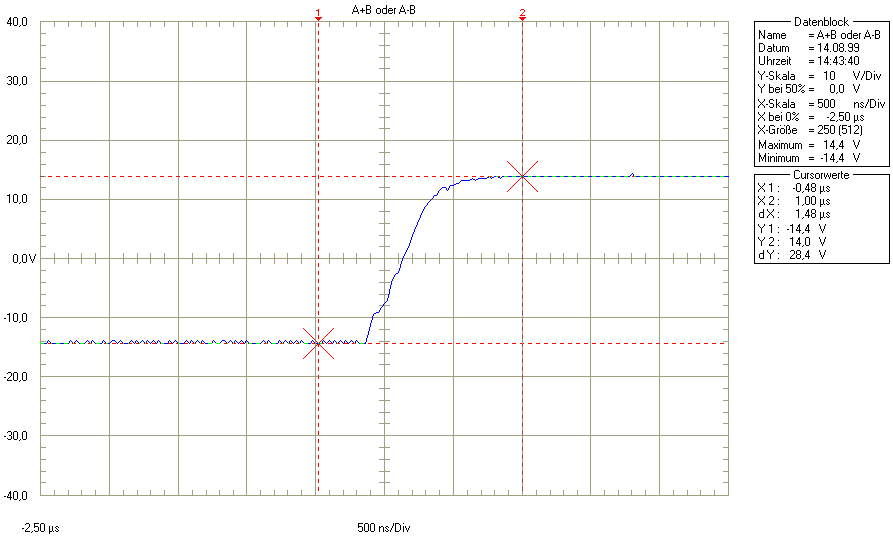

Bild 9: Frankenbooster mit 20 Ohm Last, 500 ns/div
IB_RS_A und IB_RS_B zeigen die beiden moeglichen Uebergaege am RailSync-Ausgang der IB. Dabei faellt die unterschiedlich grosse Luecke zwischen den Flanken und die ungewoehnliche Kruemmung der steigenden Flanke auf.

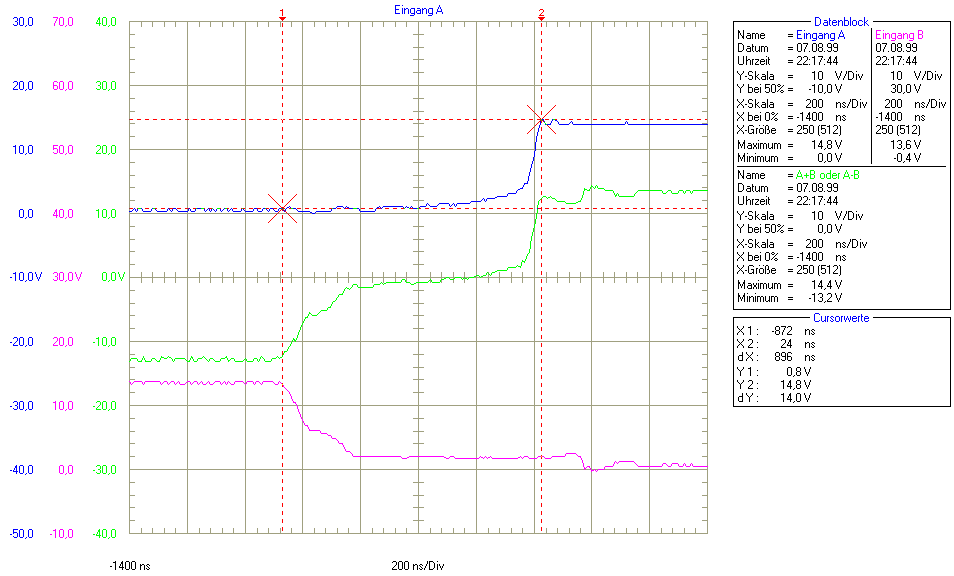

Bild 10: Rail-Sync-Ausgang (LocoNet B) der Intellibox, steigende Flanke, 200 ns/div

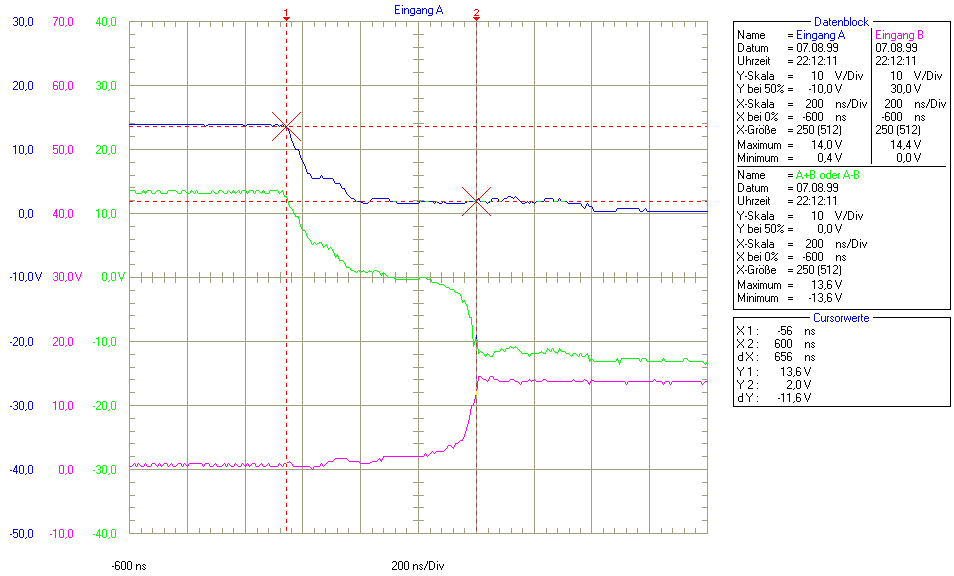

Bild 11: Rail-Sync-Ausgang (LocoNet B) der Intellibox, fallende Flanke, 200 ns/div
In IB_TRK_A und IB_TRK_B ist nur einer der beiden Gleisanschluesse dargestellt, da der andere immer auf Masse liegt.

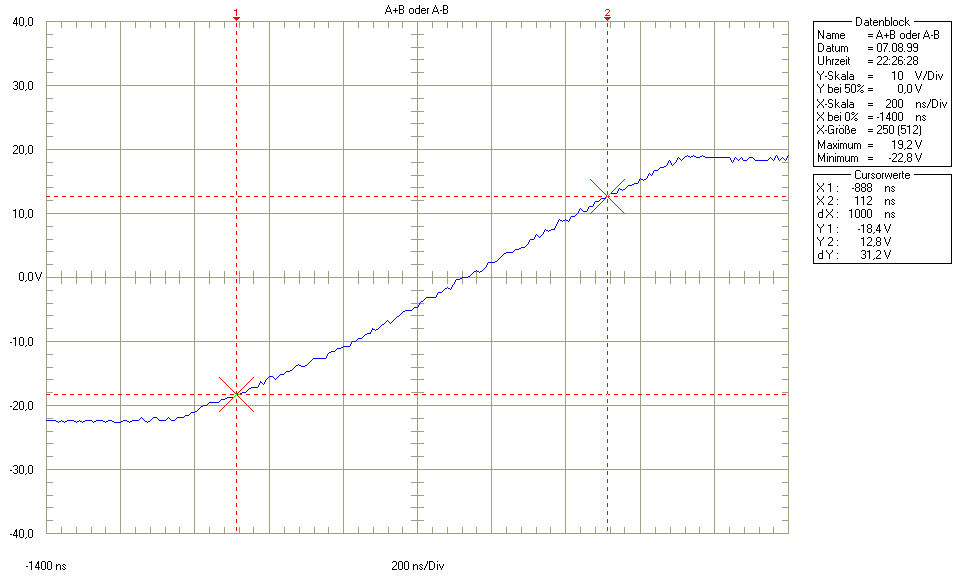

Bild 12: Boosterausgang der Intellibox, steigende Flanke, 200 ns/div

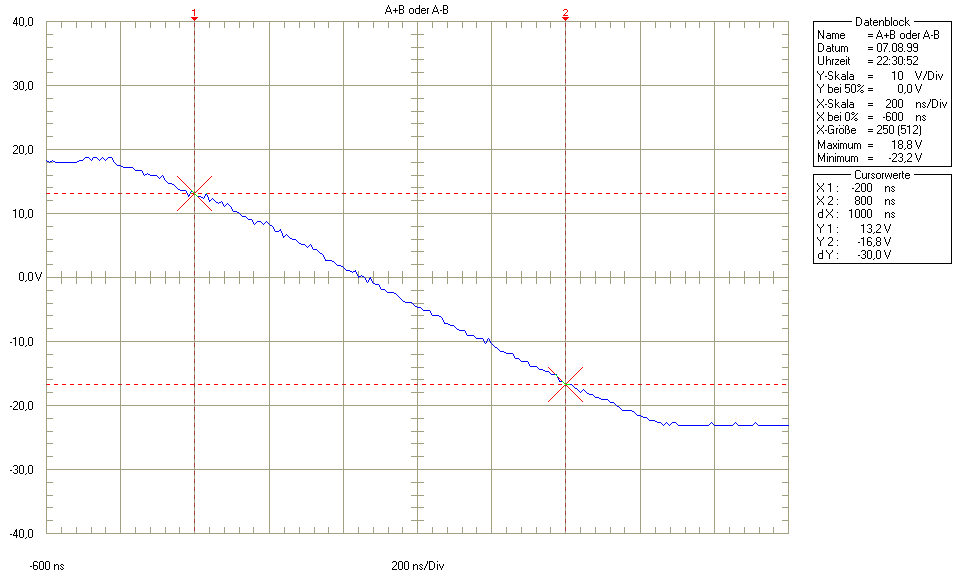

Bild 13: Boosterausgang der Intellibox, fallende Flanke, 200 ns/div

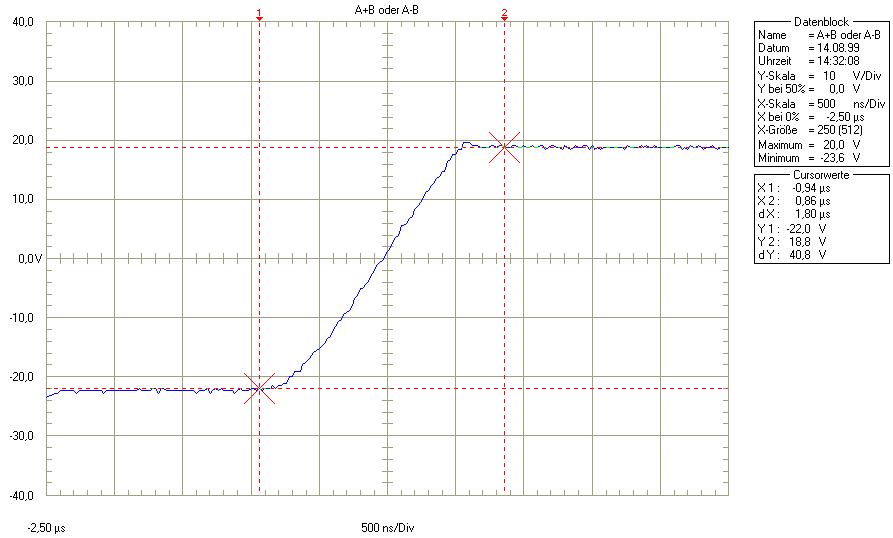

Bild 14: Boosterausgang der Intellibox ohne Last, 500 ns/div

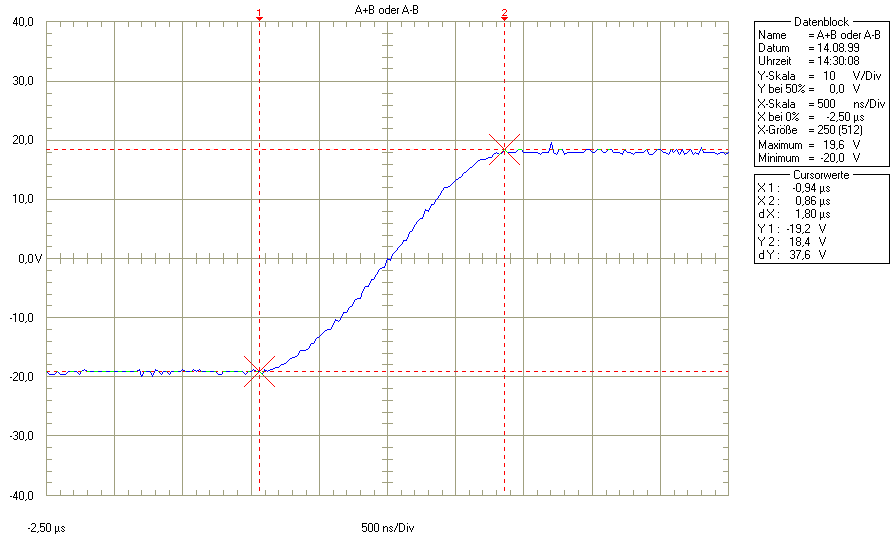

Bild 15: Boosterausgang der Intellibox mit 20 Ohm Last, 500 ns/div
LV100_A und LV100_B zeigen den Ausgang des Lenz-Boosters entsprechend den anderen Bildern. Die glatte Kurve kennen wir ja nun.

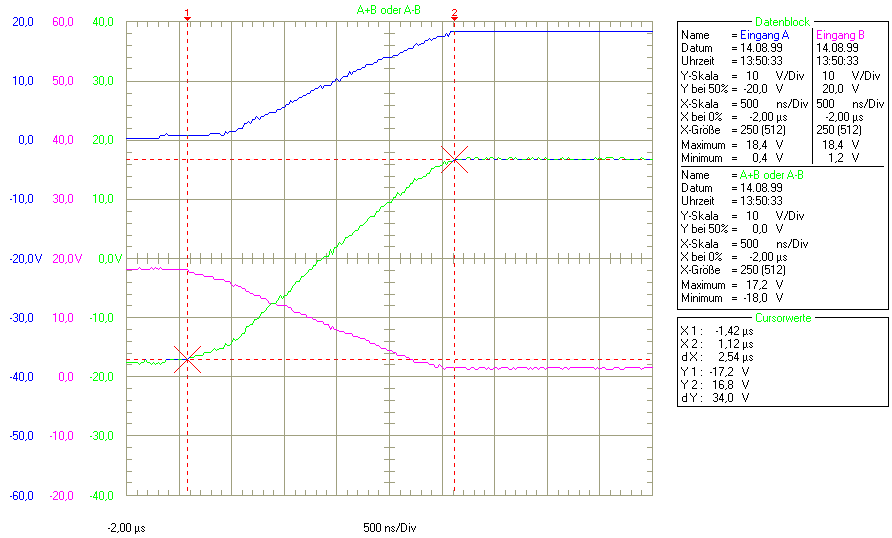

Bild 16: Lenz LV100, steigende Flanke, 500 ns/div

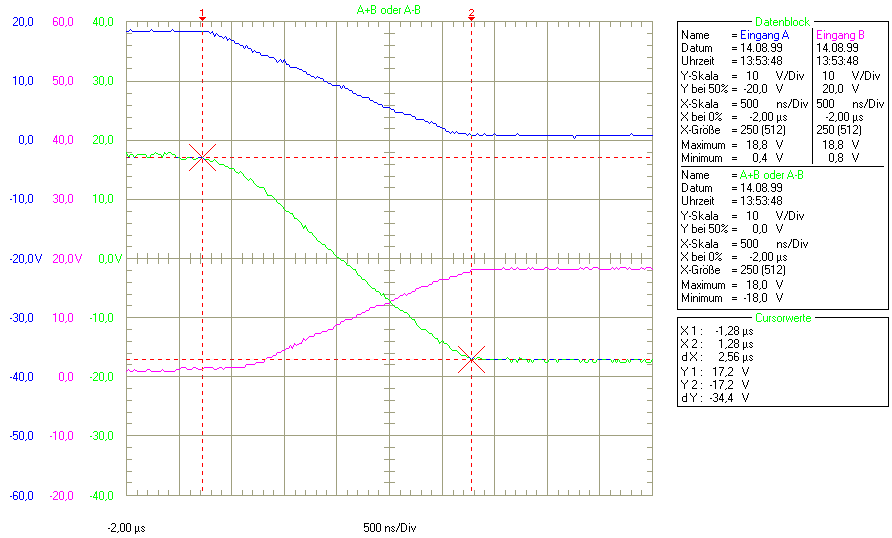

Bild 17: Lenz LV100, fallende Flanke, 500 ns/div
LV100_AL und LV100_BL wurden mit 20 Ohm Last gemessen. Und siehe da, unser 'Lieblingsbooster' zeigt Sattelpunkte im Nulldurchgang. Aber: Tatsaechlich haben wir aber keine ohmschen Lasten. Durch die Brückengleichrichter auf den Decodern und den Kondensatoren dahinter wird - kaum dass die Spannung etwas nachgelassen hat - kaum noch Strom gezogen. Die langsamen Flanken vermeiden ein Klingeln auf den Leitungen. Im 'normalen' Betrieb sollten also keine Sattelpunkte auftreten.

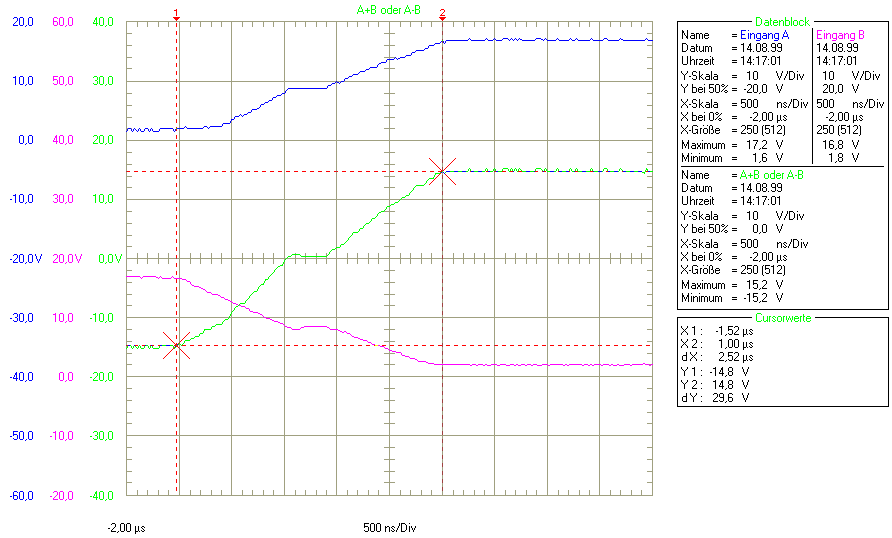

Bild 18: Lenz LV100 mit 20 Ohm Last, steigende Flanke, 500 ns/div

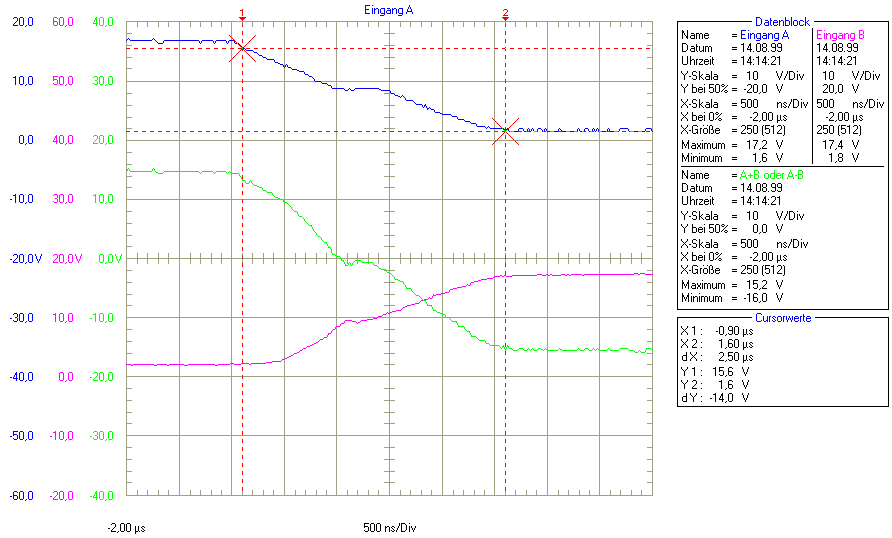

Bild 19: Lenz LV100 mit 20 Ohm Last, fallende Flanke, 500 ns/div
Der LV101 ist kein aufpolierter LV100 sondern eine vollständige Neuentwicklung mit SMD-FETs (IRF7303 & IRF7306) als Leistungsstufe. LV101_A und LV101_B zeigen den Ausgang des neuen Lenz-Boosters entsprechend den anderen Bildern wobei der LV101 auf 14,5 V Ausgangsspannung eingestellt war. Offensichtlich kann man auch mit FETs vernünftige Booster bauen.

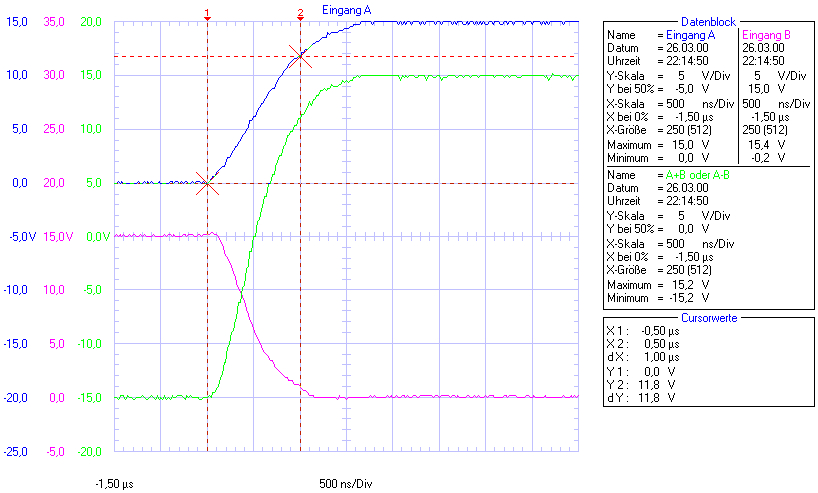

Bild 16: Lenz LV101, steigende Flanke, 500 ns/div

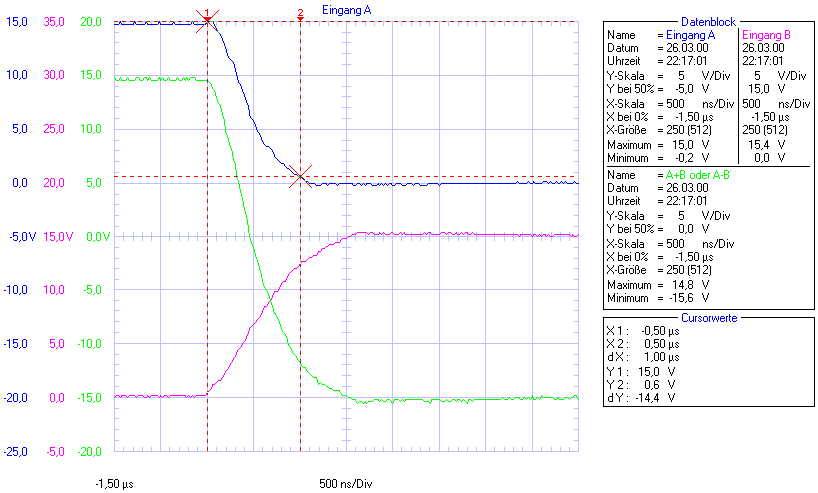

Bild 17: Lenz LV101, fallende Flanke, 500 ns/div
LV101_AL und LV101_BL wurden mit 20 Ohm Last gemessen. Im Gegenstatz zum LV100 zeigen sich keinerlei Sattelpunkte.

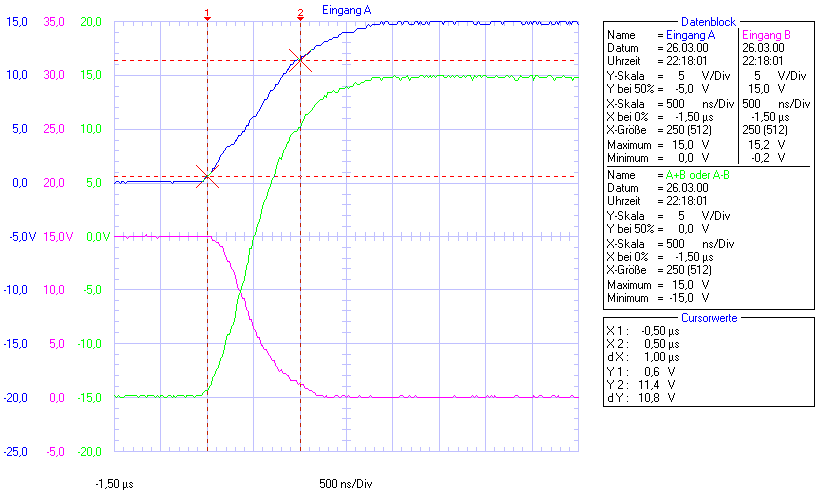

Bild 18: Lenz LV101 mit 20 Ohm Last, steigende Flanke, 500 ns/div

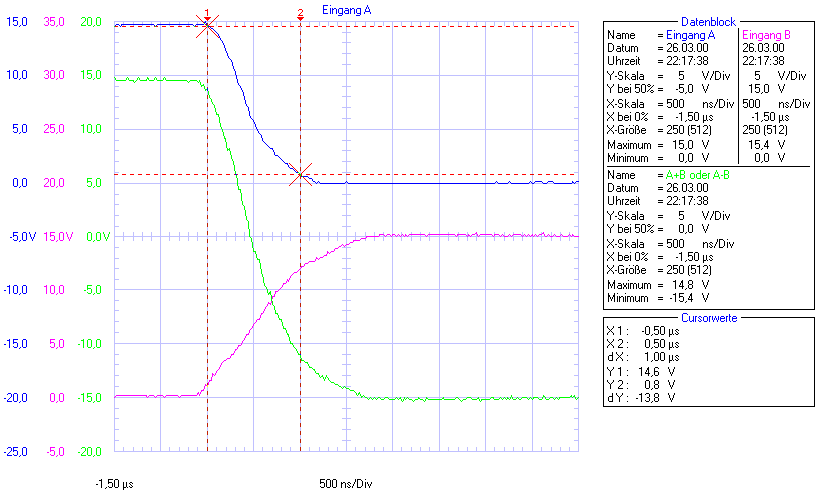

Bild 19: Lenz LV101 mit 20 Ohm Last, fallende Flanke, 500 ns/div
Diese Seite wurde zusammengestellt von
Reinhard Müller.
